Verbindungselemente: Überblick und Auswahl

Eine Konstruktionszeichnung verlangt eine feste Verbindung zwischen zwei Bauteilen, doch welches Verbindungselement dafür infrage kommt, hängt von mehr ab als nur der Belastung. Schraube, Stift, Schweißnaht oder Presspassung lösen dieselbe Grundaufgabe auf völlig unterschiedliche Weise. Wer die Systematik dahinter kennt, wählt schneller das passende Element und vermeidet teure Fehlgriffe bei der Beschaffung.

Kurz & knapp: Verbindungselemente lassen sich nach dem Wirkprinzip in drei Gruppen einteilen: formschlüssig (Bolzen, Passfedern, Keile), kraftschlüssig (Schrauben, Klemmverbindungen, Pressverbindungen) und stoffschlüssig (Schweißen, Löten, Kleben). Quer dazu steht die Unterscheidung zwischen lösbaren und unlösbaren Verbindungen, die bei Wartung und Demontage entscheidend ist.

Was sind Verbindungselemente?

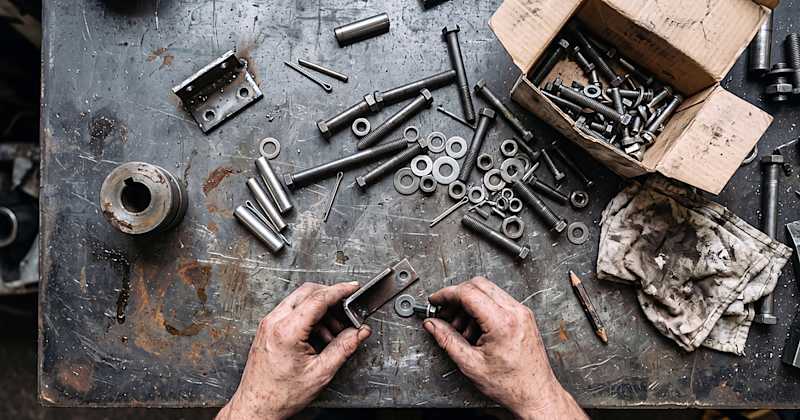

Verbindungselemente sind Bauteile oder Verfahren, die zwei oder mehr Werkstücke mechanisch miteinander verbinden. Sie reichen von einfachen Normteilen wie Schrauben und Muttern bis zu Fügeverfahren wie Schweißen oder Kleben, bei denen kein separates Bauteil als Verbindungsmittel dient.

In der Beschaffungspraxis wird die Wahl des Verbindungselements oft der Konstruktion überlassen, ohne die Beschaffungsseite einzubeziehen. Dabei unterscheiden sich Normteile wie Schrauben erheblich in Verfügbarkeit und Lieferzeit von Sonderlösungen wie kundenspezifischen Schweißkonstruktionen. Wer beide Perspektiven früh zusammenbringt, vermeidet Verzögerungen, die erst beim Wareneingang auffallen.

Wie werden Verbindungselemente klassifiziert?

Die gängigste Klassifikation unterscheidet drei Wirkprinzipien, nach denen ein Verbindungselement die Kraft zwischen den Bauteilen überträgt. Diese Einteilung folgt derselben Systematik, mit der auch die Normenreihe DIN 8593 Fügeverfahren nach ihrer Verbindungsart ordnet.

Was sind formschlüssige Verbindungen?

Formschlüssige Verbindungen übertragen Kräfte über die geometrische Form der Bauteile, unabhängig von Reibung oder Materialverbindung. Ein klassisches Beispiel ist die Welle-Nabe-Verbindung per Passfeder, bei der eine Nut in Welle und Nabe das Drehmoment formschlüssig überträgt. Auch Bolzen, Stifte und Keile gehören zu dieser Gruppe.

Dieses Verbindungselement punktet mit hoher Belastbarkeit senkrecht zur Fügerichtung. Der Preis dafür: Formschlüssige Verbindungen benötigen meist eine passgenaue Bearbeitung, was die Fertigungskosten erhöht.

Ein weiteres Beispiel ist die Keilverbindung, bei der ein keilförmiges Element in eine entsprechende Aussparung eingetrieben wird und so zwei Bauteile spielfrei fixiert. Solche Verbindungen finden sich häufig dort, wo eine exakte Positionierung wichtiger ist als eine schnelle Demontage.

Was sind kraftschlüssige Verbindungen?

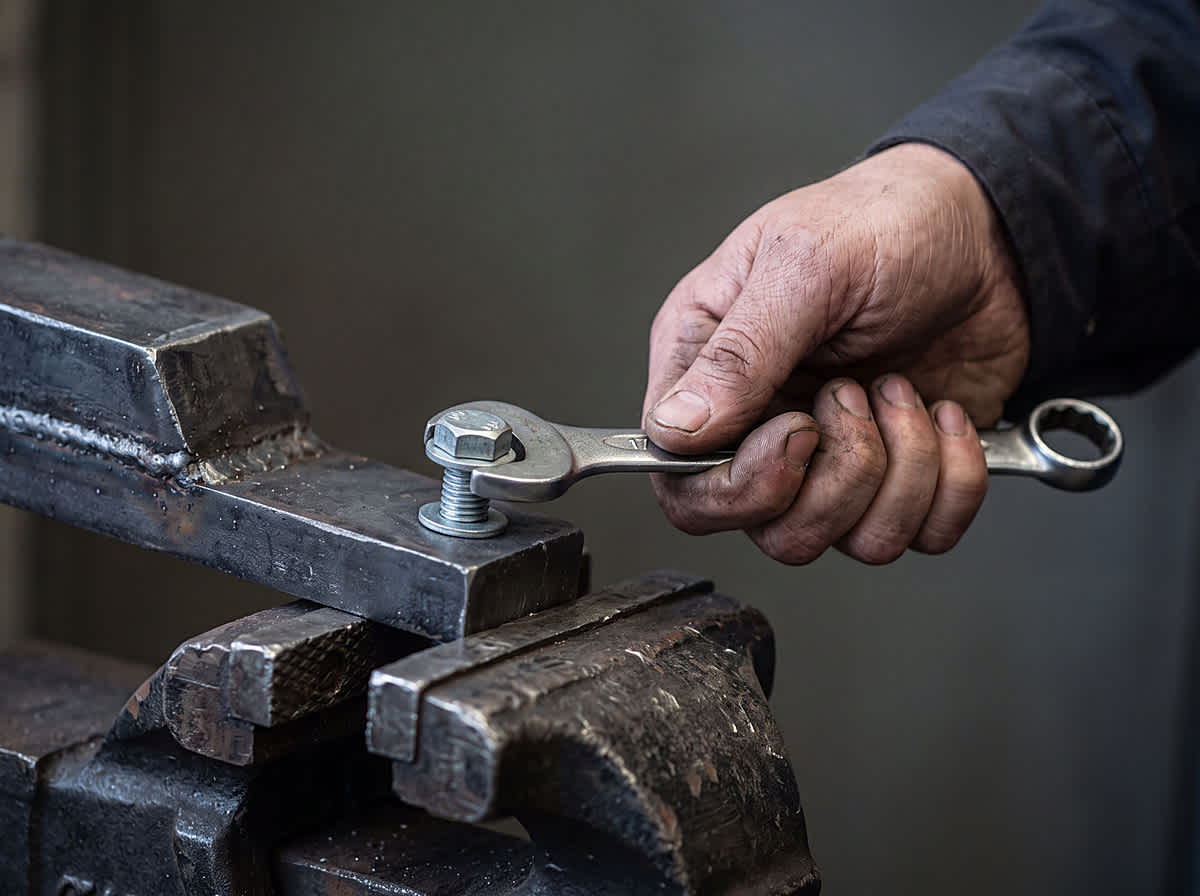

Kraftschlüssige Verbindungen übertragen Kräfte über Reibung, die durch eine Anpresskraft entsteht. Schraubenverbindungen gehören zu den am häufigsten eingesetzten Beispielen dieser Gruppe. Die Vorspannkraft der Schraube presst die Bauteile zusammen, die eigentliche Kraftübertragung erfolgt über die entstehende Reibung an den Kontaktflächen.

Auch Klemmverbindungen und Pressverbindungen zählen zu dieser Gruppe. Positiv fällt bei diesem Verbindungselement die einfache Lösbarkeit von Schraubenverbindungen ins Gewicht. Im Gegenzug ist die übertragbare Kraft durch die maximale Reibung begrenzt und hängt stark von der Oberflächenbeschaffenheit ab.

Was sind stoffschlüssige Verbindungen?

Stoffschlüssige Verbindungen entstehen durch eine molekulare Verbindung des Materials selbst, etwa beim Schweißen, Löten oder Kleben. Anders als bei form- und kraftschlüssigen Verbindungen gibt es hier kein separates Verbindungselement im engeren Sinn, die Verbindungsstelle wird Teil des Materials.

Diese Verbindungselemente überzeugen durch hohe, gleichmäßige Kraftübertragung ohne zusätzliches Bauteilgewicht. Ihre Schwäche: Stoffschlüssige Verbindungen sind grundsätzlich unlösbar. Eine Demontage zerstört entweder die Verbindung oder die Bauteile selbst.

Beim Schweißen entsteht die Verbindung durch lokales Aufschmelzen der Fügepartner, oft unter Zugabe von Schweißzusatzwerkstoff. Kleben dagegen kommt ganz ohne Wärmeeinbringung aus und eignet sich deshalb auch für Materialkombinationen, die sich nicht verschweißen lassen, etwa Metall mit Kunststoff.

Was ist der Unterschied zwischen lösbaren und unlösbaren Verbindungen?

Quer zur Klassifikation nach Wirkprinzip steht die Frage, ob sich eine Verbindung zerstörungsfrei wieder lösen lässt. Diese Unterscheidung ist für Wartung, Reparatur und Recycling oft wichtiger als das Wirkprinzip selbst.

Nietverbindungen sind zwar formschlüssig, gelten aber als unlösbar, da das Lösen die Niete zerstört. Pressverbindungen mit hohem Übermaß lassen sich technisch trennen, meist jedoch nur mit Aufwand, der eine Wiederverwendung der Bauteile ausschließt.

Wie wählt man das passende Verbindungselement?

In unseren Beschaffungsprojekten fragen wir bei der Bauteilspezifikation gezielt nach, ob eine Verbindung im späteren Lebenszyklus des Produkts wieder gelöst werden muss, etwa für Wartung oder Reparatur. Konstrukteure denken oft zuerst an die mechanische Belastung und erst danach an die Demontierbarkeit, was bei Serienprodukten mit geplanter Wartung zu teuren Nacharbeiten führt.

Vier Kriterien helfen bei der Auswahl: die Höhe und Richtung der zu übertragenden Kraft, die Notwendigkeit einer späteren Demontage, die verfügbare Fertigungstechnik beim Lieferanten und die Umgebungsbedingungen am Einsatzort. Feuchtigkeit, Temperaturwechsel oder aggressive Medien beeinflussen sowohl die Wahl des Wirkprinzips als auch die notwendige Oberflächenbehandlung, etwa eine Verzinkung bei Schrauben im Außeneinsatz. Wer Serienteile mit hohem Stückzahlbedarf beschafft, sollte zusätzlich prüfen, ob das gewählte Verbindungselement als Normteil verfügbar ist oder eine Sonderanfertigung erfordert.

Wie unterscheiden sich die drei Wirkprinzipien in Beschaffung und Kosten?

Neben der reinen Mechanik entscheidet für den Einkauf oft der Beschaffungsaufwand, nicht nur die technische Eignung.

In der Beschaffung wird der Aufwand hinter stoffschlüssigen Verbindungen regelmäßig unterschätzt, weil kein zusätzliches Bauteil auf der Stückliste steht. Tatsächlich hängt die Qualität einer Schweißverbindung stark vom ausführenden Betrieb ab, nicht von einem austauschbaren Katalogteil. Wer stoffschlüssige Verbindungen aus Fernost beschafft, sollte deshalb die Schweißqualifikation des Herstellers ebenso prüfen wie bei formschlüssigen oder kraftschlüssigen Lösungen die Maßhaltigkeit der Normteile.

Welche Normen regeln Verbindungselemente?

Mehrere Normen greifen ineinander, je nachdem, welches Wirkprinzip und welche Toleranzanforderung ein Verbindungselement mitbringt.

Die genaue Klassifikation nach Wirkprinzip selbst geht auf die Einteilung der Fügeverfahren zurück, wie sie auch im Artikel zur Fertigungstechnik) dokumentiert ist.

Häufig gestellte Fragen

Was ist der Unterschied zwischen formschlüssig und kraftschlüssig?

Formschlüssige Verbindungen übertragen Kräfte über die geometrische Form der Bauteile, unabhängig von Reibung. Kraftschlüssige Verbindungen übertragen Kräfte dagegen über Reibung, die durch eine Anpresskraft entsteht, etwa bei einer angezogenen Schraube.

Ist eine Schraubenverbindung lösbar oder unlösbar?

Eine Schraubenverbindung ist lösbar. Sie kann beliebig oft demontiert und wieder montiert werden, solange Schraube und Gewinde nicht beschädigt werden. Das unterscheidet sie von unlösbaren Verbindungen wie Nieten oder Schweißnähten.

Welches Verbindungselement eignet sich für hohe Stückzahlen?

Für hohe Stückzahlen eignen sich meist genormte kraftschlüssige oder formschlüssige Verbindungselemente wie Schrauben oder Stifte, da sie als Katalogware verfügbar sind. Stoffschlüssige Verbindungen wie Schweißen erfordern dagegen meist zusätzlichen Fertigungsaufwand je Bauteil.

Kann eine formschlüssige Verbindung trotzdem unlösbar sein?

Ja. Die Nietverbindung ist das klassische Beispiel: Sie überträgt Kräfte formschlüssig, gilt aber als unlösbar, da sich der Niet beim Lösen zerstört. Wirkprinzip und Lösbarkeit sind also zwei unabhängige Eigenschaften, die sich nicht automatisch aus derselben Klassifikation ergeben.

Fazit: Die richtige Klassifikation erleichtert die Auswahl

Wer Verbindungselemente nach Wirkprinzip und nach Lösbarkeit einordnet, trifft die Auswahl für ein neues Bauteil deutlich schneller als bei einer rein intuitiven Entscheidung. Beide Dimensionen zusammen genommen zeigen sofort, welche Verbindungselemente für die jeweilige Anwendung realistisch infrage kommen.
