Form- und Lagetoleranzen: GPS-System und Toleranzrahmen

Ein Zeichnungspaket für ein Druckgussteil liegt auf dem Schreibtisch: Aluminium, 47 Maße, im Schriftfeld steht „ISO 2768-mK". Soweit bekannt. Doch auf zwei Bohrungen und einer Dichtfläche finden sich Toleranzrahmen mit Form- und Lagetoleranzen, die über die Allgemeintoleranz hinausgehen: ein Kreis mit Kreuzungspunkt, ein Doppel-Pfeil, ein kleines Parallelogramm. Wer diese Zeichen nicht lesen kann, übersieht funktionskritische Anforderungen und riskiert, dass ein Bauteil erst in der Montage als unbrauchbar erkannt wird.

Kurz & knapp: Form- und Lagetoleranzen definieren, wie exakt ein Bauteil in Geometrie, Lage und Ausrichtung gefertigt sein muss. Sie sind Teil des GPS-Systems (Geometrisches Produktspezifikationssystem) nach ISO 1101 und ergänzen die Allgemeintoleranzen nach ISO 2768 durch präzise, funktionsbezogene Einzelangaben. Dieser Beitrag erklärt alle 16 Toleranzarten mit Symbolen, zeigt Schritt für Schritt, wie man Toleranzrahmen liest, und erläutert, was das für die Beschaffung mechanischer Bauteile konkret bedeutet.

Was ist das GPS-System?

Das Geometrische Produktspezifikationssystem (GPS) ist ein internationales Normungsframework unter dem Dach von ISO TC 213 und umfasst mehr als 100 Einzelnormen. Sein Ziel ist eine einheitliche, weltweit verständliche Sprache für die vollständige geometrische Beschreibung von Produkten, von der Maßtoleranz bis zur Oberflächentextur.

Die zentrale Norm für Form- und Lagetoleranzen ist ISO 1101:2017 (DIN EN ISO 1101). Sie standardisiert:

• die symbolische Notation geometrischer Toleranzen

• die Regeln für Toleranzrahmen (Toleranzeintragungen)

• die Definition von Bezügen (Datums) und Bezugssystemen

• die Interpretation von Toleranzzonen

GPS ergänzt ISO 2768: Während ISO 2768 Standardwerte für alle nicht explizit tolerierten Maße liefert, setzt die GPS-Bemaßung da an, wo ein Formelement funktionskritische Präzision erfordert — immer eine bewusste Designentscheidung. Für Gewindeverbindungen gilt dagegen ein eigenes Toleranzsystem, das unser Beitrag zu Gewindetoleranzen und Gewindearten erklärt.

Für den internationalen Einkauf ist das entscheidend: Ein Toleranzrahmen mit „⊥ | 0,02 | A" bedeutet in Deutschland dasselbe wie in China, Japan oder Mexiko, vorausgesetzt, der Lieferant kennt die Norm.

Die vier Kategorien geometrischer Toleranzen

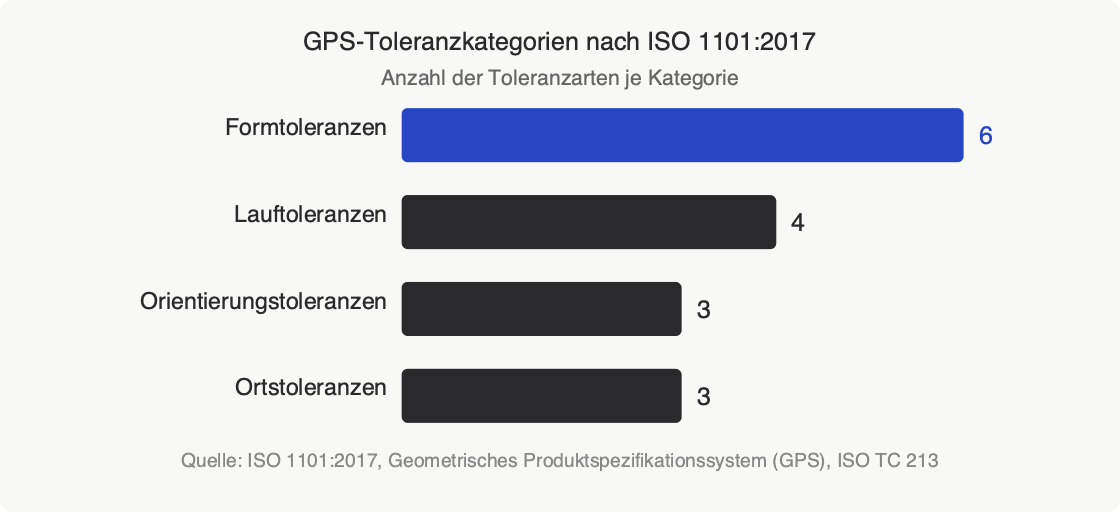

ISO 1101 unterscheidet 16 geometrische Toleranzarten, eingeteilt in vier Hauptkategorien:

1. Formtoleranzen

Formtoleranzen beschreiben, wie stark ein Formelement (Linie, Fläche) von seiner idealen geometrischen Form abweichen darf, unabhängig von seiner Lage im Raum. Sie benötigen keinen Bezug (Datum).

Formtoleranzen sind besonders wichtig bei Dichtflächen, Gleitlagern und überall dort, wo die geometrische Güte direkt die Funktion bestimmt, etwa bei der Abdichtung eines Hydraulikzylinders.

2. Orientierungstoleranzen

Orientierungstoleranzen definieren die Winkelbeziehung eines Formelements zu einem Bezug (Datum). Sie kontrollieren, wie „schief" ein Element relativ zu einer Referenzfläche oder -achse liegt.

3. Ortstoleranzen

Ortstoleranzen geben die erlaubte Abweichung von der theoretisch exakten Lage eines Elements im Raum an. Sie beziehen sich immer auf ein oder mehrere Bezüge.

Die Positionstoleranz ist die vielseitigste und meistverwendete Lagetoleranz.

4. Lauftoleranzen

Lauftoleranzen prüfen, wie präzise ein rotierendes Bauteil um eine Bezugsachse läuft. Sie sind besonders relevant bei Wellen, Rotoren und rotierenden Präzisionsteilen.

Der Unterschied: Rundlauf prüft in einer Querschnittsebene, Gesamtrundlauf über die gesamte Zylinderlänge.

Den Toleranzrahmen lesen — Schritt für Schritt

Der Toleranzrahmen ist die standardisierte Darstellungsform auf der Zeichnung. Er besteht aus zwei bis vier rechteckigen Feldern:

┌──────────┬──────────┬──────────┬──────────┐ │ Symbol │ Wert │ Bezug 1 │ Bezug 2 │ └──────────┴──────────┴──────────┴──────────┘ `

Feld 1 — Toleranzsymbol: Eines der 16 GPS-Symbole. Steht hier ⊕, handelt es sich um eine Positionstoleranz.

Feld 2 — Toleranzwert in Millimetern: Die maximale zulässige Abweichung. Ein vorangestelltes „⌀" zeigt eine zylindrische Toleranzzone an. Ein „S⌀" steht für eine kugelförmige Zone.

Felder 3–4 (optional) — Bezug oder Bezugsfolge: Das Datum (A, B, C), auf das sich die Toleranz bezieht. Ohne Bezug ist es eine Formtoleranz ohne Referenzpunkt.

Praxis-Beispiel 1: ⊥ | 0,02 | A bedeutet: Das Formelement muss rechtwinklig zu Bezugsfläche A sein, mit einer maximalen Abweichung von 0,02 mm.

Praxis-Beispiel 2: ⊕ | ⌀ 0,1 | A | B bedeutet: Die Position des Formelements liegt innerhalb eines zylindrischen Toleranzbereichs mit 0,1 mm Durchmesser, bezogen auf Primärbezug A und Sekundärbezug B.

Das Lesen von Toleranzrahmen ist für Einkäufer und Qualitätsprüfer eine Grundkompetenz. Wer Zeichnungen nicht interpretieren kann, kann weder Anfragen korrekt spezifizieren noch Prüfberichte bewerten. Wie GPS-Toleranzen in der praktischen Wareneingangskontrolle angewendet werden, erläutert unser Beitrag zur Wareneingangsprüfung.

Form- und Lagetoleranzen in der Beschaffung

GPS und ISO 2768: Wann greift was?

ISO 2768 legt allgemeine Toleranzen fest: Standardwerte für alle Maße, die in der Zeichnung keine eigene Angabe tragen. GPS-Toleranzen sind funktionsbezogen. Sie werden eingetragen, weil an diesem konkreten Formelement präzise Geometrie für die Funktion erforderlich ist.

Ein Beispiel aus der Praxis: Die Dichtfläche am Hydraulikzylinder erhält eine Ebenheitstoleranz von 0,02 mm. Ohne diese explizite Angabe würde ISO 2768-mK je nach Flächengröße eine Ebenheitstoleranz von 0,1 bis 0,2 mm zulassen — bis zu Faktor 10 mehr als die geforderten 0,02 mm, was eine sichere Abdichtung unmöglich macht. Die GPS-Toleranz überschreibt die Allgemeintoleranz an genau dieser Stelle. Auch die Werkstoffwahl spielt hier eine Rolle: Zäh-elastische Werkstoffe wie Edelstahl verhalten sich beim Zerspanen anders als Aluminium oder Stahl und erfordern oft angepasste Fertigungsparameter, um eine geforderte Formtoleranz wirtschaftlich einzuhalten.

Die folgende Übersicht zeigt typische Fälle aus der Beschaffungspraxis:

GPS in der internationalen Beschaffung

Bei Fernost-Lieferanten entstehen Missverständnisse rund um GPS-Toleranzen häufiger als erwartet. Typische Ursachen:

• Fehlende Bezüge in der Zeichnung: Eine Rechtwinkligkeitstoleranz ohne definierten Bezug ist technisch nicht eindeutig. Der Fertiger muss interpretieren.

• Unterschiedliche CAD-Standards: In manchen CAD-Systemen werden GPS-Symbole nicht normkonform dargestellt oder beim PDF-Export fehlerhaft gerendert.

• Erfahrungsunterschiede: Kleinere Fertiger in Fernost, die überwiegend mit vereinfachten Zeichnungen arbeiten, haben ggf. wenig Erfahrung mit vollständiger GPS-Spezifikation.

Bei Line Up prüfen wir technische Zeichnungen im Rahmen der Lieferantenqualifizierung auf GPS-Konformität und Vollständigkeit. So lassen sich Fehlinterpretationen erkennen, bevor der Bemusterungsprozess beginnt, nicht erst nach der Serienlieferung. Mehr zum Thema finden Sie in unserem Beitrag zur Bemusterung in der Beschaffung.

Toleranzkosten bewusst kalkulieren

Geometrische Toleranzen haben direkten Einfluss auf Fertigungskosten. Laut der American Society for Quality (ASQ) verschlingen Qualitätskosten in der Fertigung (Ausschuss, Nacharbeit, Gewährleistung) durchschnittlich 5 bis 25 Prozent des Jahresumsatzes produzierender Unternehmen.

Ein wesentlicher Teil dieser Kosten entsteht durch zu eng oder zu weit spezifizierte Toleranzen. Die Faustregel: Jede Verschärfung um eine Genauigkeitsstufe erhöht die Fertigungskosten spürbar. Sie erfordert präzisere Werkzeuge, langsamere Prozesse und aufwendigere Prüfung. GPS-Toleranzen sollten daher immer funktionsgetrieben sein: so eng wie nötig, so weit wie möglich.

Eine wichtige Abgrenzung: Form- und Lagetoleranzen kontrollieren die Geometrie (also z. B. die Rundheit einer Bohrung), während Maßtoleranzen den Durchmesser kontrollieren. Beides zusammen bestimmt die Funktion. Die Grundlagen der Maßtolerierung erklärt unser Beitrag zu Passungen nach ISO 286.

Orientierungswerte für GPS-Toleranzen

Folgende Richtwerte aus der Fertigungspraxis helfen bei der ersten Einschätzung, ob ein eingetragener Wert plausibel ist — sie ersetzen keine projektspezifische Toleranzanalyse:

Präzisionswerte erfordern Schleifen, Honen oder Feindrehen und sollten nur dort eingesetzt werden, wo die Funktion es zwingend verlangt.

Typische Fehler bei der GPS-Spezifikation

Aus der täglichen Beschaffungsarbeit kennen wir fünf häufige Fehlerquellen:

1. Fehlende oder falsche Bezüge Eine Positionstoleranz ohne definierten Bezug lässt offen, wovon die Position gemessen wird. Das Ergebnis: Jeder Prüfer misst anders, jedes Prüfmittel liefert andere Werte.

2. Überspezifikation aus Vorsicht GPS-Toleranzen überall einzutragen, weil es „sicherer" erscheint, treibt die Fertigungskosten unnötig in die Höhe, besonders wenn die Werte enger sind als das Messmittel des Lieferanten.

3. Verwechslung von Form- und Maßtoleranz Eine Rundheitstoleranz kontrolliert die Kreisform des Querschnitts, nicht den Durchmesser. Beides ist notwendig, wenn eine Bohrung sowohl maßgenau als auch kreisförmig sein muss.

4. Unklare Bezugshierarchie Wenn Toleranzen auf A, B und C verweisen, muss die Reihenfolge der Bezüge (Primär, Sekundär, Tertiär) eindeutig sein. Sie bestimmt, wie das Bauteil in der Messlehre ausgerichtet wird.

5. Fehlende Abstimmung mit dem Lieferanten GPS-Spezifikationen sollten bereits beim Lieferantenaudit und in der Erstbemusterung gemeinsam besprochen werden, nicht erst reklamiert werden, wenn die Serie läuft.

Häufige Fragen zu Form- und Lagetoleranzen

Was ist der Unterschied zwischen Form- und Lagetoleranzen?

Formtoleranzen (Geradheit, Ebenheit, Rundheit, Zylinderform) beschreiben die geometrische Güte eines einzelnen Formelements ohne Bezug zu anderen Flächen. Lagetoleranzen (Orts-, Orientierungs- und Lauftoleranzen) definieren die Lage oder Ausrichtung eines Elements relativ zu einem Bezug.

Welche Norm regelt Form- und Lagetoleranzen?

Die zentrale Norm ist ISO 1101:2017 (DIN EN ISO 1101), eingebettet in das GPS-System (Geometrisches Produktspezifikationssystem) unter ISO TC 213.

Wann brauche ich GPS-Toleranzen statt ISO 2768?

ISO 2768 greift als Allgemeintoleranz für alle nicht explizit tolerierten Maße. GPS-Toleranzen werden gesetzt, wenn ein Formelement eine funktionskritische geometrische Eigenschaft hat, die über die Allgemeintoleranz hinausgeht: z. B. eine Dichtfläche, ein Lochbild oder eine Lagerachse.

Wie wird ein Toleranzrahmen gelesen?

Der Toleranzrahmen besteht aus mindestens zwei Feldern: Das erste enthält das GPS-Symbol (z. B. ⊥ für Rechtwinkligkeit), das zweite den Toleranzwert in Millimetern. Optional folgen ein oder zwei Bezüge (A, B, C). Der Abschnitt „Den Toleranzrahmen lesen" erklärt das im Detail.

Welche GPS-Toleranz wird am häufigsten verwendet?

Die Positionstoleranz (⊕) ist die verbreitetste Lagetoleranz, da sie für Lochbilder, Bohrungsanordnungen und Gewindepositionen universell einsetzbar ist. Bei Formtoleranzen ist die Ebenheit auf Dicht- und Auflageflächen am häufigsten anzutreffen.

Fazit: GPS-Toleranzen richtig spezifizieren

Form- und Lagetoleranzen sind das Herzstück jeder präzisen technischen Zeichnung. Sie übersetzen funktionale Anforderungen in eine eindeutige, messbare Sprache, vorausgesetzt, sie werden korrekt eingetragen und richtig gelesen.

Bei Line Up begleiten wir diesen Prozess von Anfang an: von der Zeichnungsprüfung über die Lieferantenqualifizierung bis zur Wareneingangsprüfung. Unser SCD Dashboard ermöglicht es, Qualitätsanforderungen und Toleranzspezifikationen digital über die gesamte Lieferkette zu verfolgen, von der freigegebenen Zeichnung bis zur Prüfung im Wareneingang.

Möchten Sie wissen, ob Ihre technischen Zeichnungen GPS-konform und beschaffungsgerecht spezifiziert sind? 👉 Vereinbaren Sie ein unverbindliches Beratungsgespräch — wir überprüfen Ihre Unterlagen und zeigen, wo Optimierungspotenzial besteht.
