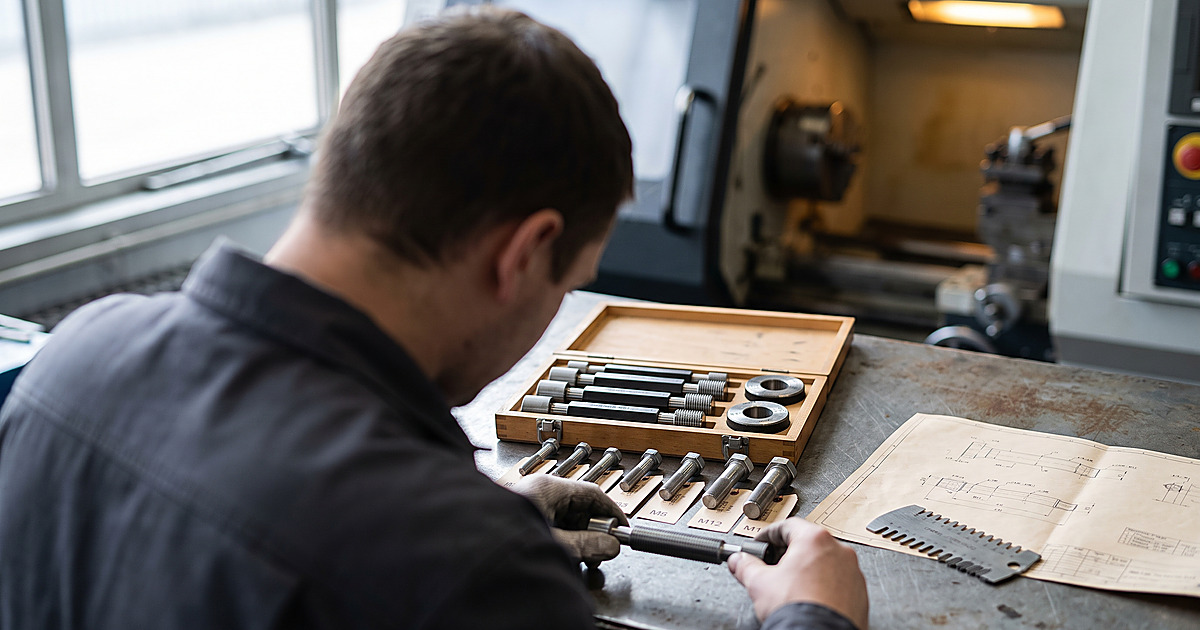

Gewindetoleranzen: Gewindearten, ISO 965 und Praxis

Ein Zeichnungspaket kommt vom Kunden: Schrauben, Muttern, ein Gewindering. In der Stückliste steht „M8×1,25 – 6H/6g". Der Lieferant in Guangzhou fragt nach, ob auch „6AZ" akzeptiert wird. Der Zolldokumentarist erkundigt sich, ob UNC-Gewinde zugelassen sind. Wer Gewindetoleranzen und Gewindesysteme nicht kennt, riskiert Falschlieferungen, abgelehnte Wareneingänge und im schlimmsten Fall Produktionsausfälle beim Kunden.

Gewindesysteme und ihre Toleranzkennzeichnung gehören zum Grundvokabular des technischen Einkaufs und sind für Lieferantengespräche mit internationalen Fertigungspartnern unerlässlich. Dieser Beitrag erklärt die wichtigsten Gewindearten, entschlüsselt Gewindetoleranzen nach ISO 965 und zeigt, worauf beim Beschaffen von Gewinde-Bauteilen aus dem Ausland zu achten ist.

Kurz & knapp: Gewindearten beschreiben das Profilsystem eines Gewindes: metrisch, zöllig, Rohrgewinde oder Trapez. Gewindetoleranzen legen fest, wie genau das Gewinde gefertigt sein muss. Die Norm ISO 965 regelt das für metrische Gewinde: 6H steht für die Toleranzklasse des Innengewindes (Mutter), 6g für das Außengewinde (Schraube). Dieses Paar ist der weltweite Standard für Allgemeingewinde im Maschinenbau. Wer Gewindekennzeichnungen in technischen Zeichnungen lesen kann, kommuniziert präziser mit internationalen Lieferanten und reduziert Ausschuss an der Wareneingangsprüfung.

Was ist ein Gewinde, und warum betrifft das den Einkauf?

Ein Gewinde ist eine schraubenlinienförmig umlaufende Profilnut auf einem Zylinder (Außengewinde, z. B. Schraube) oder in einer Bohrung (Innengewinde, z. B. Mutter). Beim Zusammenfügen von Schraube und Mutter wandelt sich die Rotationsbewegung in Axialkraft um. Das ist die Grundfunktion jeder Schraubenverbindung.

Für Einkäufer, die Bauteile global sourcen, ist das Gewinde aus drei Gründen relevant: Erstens sind Gewindesysteme nicht universell kompatibel: Ein metrisches M8 passt nicht in ein Whitworth-Gewinde, auch wenn die Durchmesser ähnlich erscheinen. Zweitens definiert die Toleranzangabe, wie eng oder frei die Passung zwischen Schraube und Mutter ist, was direkten Einfluss auf Funktion und Montierbarkeit hat. Drittens sind Gewindeprüfungen ein Standardbestandteil der Wareneingangsprüfung. Wer die Nomenklatur kennt, formuliert Prüfpläne präziser.

Ähnlich wie Form- und Lagetoleranzen nach ISO 1101 und Allgemeintoleranzen nach ISO 2768 ergänzen Gewindetoleranzen das übergeordnete Geometrische Produktspezifikationssystem (GPS) durch eine funktionsbezogene Präzisionsvorgabe.

Welche Gewindearten sind im internationalen Einkauf relevant?

Es gibt weltweit mehr als 60 genormte Gewindesysteme. In der industriellen Beschaffung sind es jedoch vor allem fünf, auf die Sie regelmäßig treffen werden.

Aus unserer Praxis in der internationalen Bauteilbeschaffung: Die häufigste Verwechslung entsteht nicht zwischen metrischen und zölligen Gewinden — das ist den meisten bekannt — sondern bei Rohrgewinde-Nenngrößen. Wer „G 1/2" auf einer Zeichnung sieht, denkt instinktiv an 12,7 mm Außendurchmesser. Tatsächlich bezeichnet die Zollangabe die lichte Rohrnennweite, nicht den Gewinde-Außendurchmesser.

Metrisches ISO-Gewinde (M)

Das mit Abstand am weitesten verbreitete System. Das metrische ISO-Gewinde ist durch ISO 724 und ISO 261 genormt, hat einen Flankenwinkel von 60° und abgerundete Gewindespitzen. Die Benennung erfolgt als M + Nenndurchmesser + × + Steigung, wobei die Steigung nur angegeben wird, wenn es sich um ein Feingewinde handelt:

• M8 = Nenndurchmesser 8 mm, Regelsteigung 1,25 mm (implizit)

• M8×1 = Nenndurchmesser 8 mm, Feinsteigung 1,0 mm

Die Regelsteigung (auch Grobsteigung oder coarse pitch) ist für jede Nenngröße genormt und bei Allgemeinanwendungen der Standard. Feingewinde (fine pitch) mit kleinerer Steigung werden eingesetzt, wenn axiale Kräfte feinfühlig dosiert werden müssen oder wenn Vibrationen die Schraubenverbindung sonst lockern würden.

Metrisches Feingewinde (MF)

Technisch identisch mit dem M-Gewinde, nur mit reduzierter Steigung. Der kleinere Steigungswinkel erzeugt eine höhere Selbsthemmung und erlaubt eine feinere axiale Einstellung. Typisch in Hydraulik, Feinmechanik und im Motorenbau. In technischen Zeichnungen immer mit expliziter Steigungsangabe: M16×1,5 statt M16.

Zollgewinde: UNC, UNF und BSW

Außerhalb Europas und Asiens ist das metrische System nicht überall der Standard. Beim Einkauf in Nordamerika oder aus Märkten mit US-amerikanischer Produktionstradition begegnen Ihnen:

• UNC (Unified National Coarse): grobe Steigung, allgemeines Schraubengewinde

• UNF (Unified National Fine): feine Steigung, höhere Festigkeit

• BSW/BSF (British Standard Whitworth / Fine): älteres britisches System mit 55° Flankenwinkel

Kennzeichen: Die Nenngröße wird in Zoll angegeben, die Gewindesteigung in Gängen pro Zoll (threads per inch, tpi). Beispiel: „3/8"-16 UNC" bedeutet 3/8 Zoll Durchmesser, 16 Gänge pro Zoll, Grobgewinde. Metrische und Zollgewinde sind nicht kompatibel, weder geometrisch noch in der Passung.

Rohrgewinde G, Rp, Rc (ISO 228 / ISO 7)

Rohrgewinde nach ISO 228-1 (zylindrisch) oder ISO 7 (kegelig) haben ebenfalls einen Flankenwinkel von 55° (Whitworth-Profil). Sie werden in der Rohrleitungs- und Armaturentechnik eingesetzt, wo die Gewindepaarung selbst zur Abdichtung beiträgt oder über ein Gewindedichtmittel abgedichtet wird.

• G (ISO 228): paralleles (zylindrisches) Rohrgewinde; Abdichtung über Dichtungsring oder Gewindedichtmittel, nicht durch das Gewinde selbst

• R / Rp / Rc (ISO 7): R = kegeliges Außengewinde, Rp = paralleles Innengewinde, Rc = kegeliges Innengewinde; die Abdichtung entsteht durch Einschrauben des kegeligen Außengewindes

Auf Zeichnungen sind Rohrgewinde oft mit der Nennweite in Zoll angegeben (G1/4, G1/2), auch wenn das Produkt ansonsten vollständig metrisch dimensioniert ist.

Trapezgewinde (Tr) und Sägegewinde (S)

Diese beiden Gewindeformen dienen nicht der lösbaren Verbindung, sondern der Bewegungsübertragung. Das Trapezgewinde (ISO 2901) mit 15° Flankenwinkel je Flanke (Profilwinkel 30°) wird in Gewindespindeln, Pressen und Linearantrieben eingesetzt. Das Sägegewinde mit asymmetrischem Profil überträgt Lasten vorwiegend in einer Richtung, typisch in Schraubstöcken oder Wagenhebern.

Für den allgemeinen Maschinenbau-Einkauf sind Trapez- und Sägegewinde die Ausnahme; sie erscheinen aber in Zeichnungspaketen für Präzisionsmechanik oder Werkzeugmaschinen.

Welche Regelsteigungen gelten nach DIN 13-1 für M3 bis M24?

Die Regelsteigung (coarse pitch) ist für jede metrische Nenngröße genormt. Wer Zeichnungen aus dem internationalen Einkauf prüft oder Bestellspezifikationen formuliert, greift regelmäßig auf diese Tabelle zurück. Steht auf der Zeichnung nur „M8" ohne Steigungsangabe, gilt immer die Regelsteigung.

Quelle: DIN 13-1:1999 / ISO 261:1998 (metrische ISO-Regelgewinde).

Praktischer Hinweis: Feinsteigungen werden auf Zeichnungen immer explizit angegeben (z. B. M10×1,25). Fehlt die Steigungsangabe, ist stets die Regelsteigung gemeint; das gilt sowohl nach ISO als auch nach ANSI/ASME B1.13M.

Was bedeuten 6H und 6g nach ISO 965?

Das Toleranzsystem für metrische Gewinde ist in ISO 965-1 geregelt. Wer bereits das Passungssystem nach ISO 286 kennt, wird die Logik sofort wiedererkennen: Großbuchstaben kennzeichnen Innengewinde (Muttern), Kleinbuchstaben Außengewinde (Schrauben). Die Zahl gibt den Toleranzgrad an.

Was bedeuten Buchstabe und Zahl?

Eine Toleranzangabe wie 6H oder 6g besteht aus zwei Teilen:

Der Buchstabe legt die Lage des Toleranzfeldes zur theoretischen Gewindeachse fest. Er bestimmt, ob das Toleranzfeld auf der Nennlinie liegt (H/h: kein Spiel) oder davon abweicht (G/g: kleines Untermaß zum Nennmaß hin).

6H ist die Standardtoleranz für Innengewinde: Das untere Abmaß liegt genau auf der Nulllinie, das Toleranzfeld öffnet sich ausschließlich nach innen (Richtung Übermaß). Das Innengewinde wird also nie enger als das Nennprofil, was dem Prinzip des „System Einheitsbohrung" bei Passungen nach ISO 286 entspricht.

6g ist die Standardtoleranz für Außengewinde: Das Toleranzfeld liegt mit einem kleinen Grundabmaß unterhalb der Nennlinie; die Schraube ist also minimal kleiner als das theoretische Profil und fügt sich sicher in die Mutter.

Die drei Passungsarten bei Gewinden

Auch Gewindepaarungen lassen sich in Anlehnung an die klassischen Passungsarten charakterisieren:

Die Wahl der Toleranzklasse beeinflusst die Fertigungskosten erheblich: Je enger die Klasse, desto höher der Aufwand bei Gewindeschneiden, Walzen und Prüfen. Für die meisten Maschinenbauanwendungen ist 6H/6g der wirtschaftliche Optimalpunkt zwischen Funktion und Fertigungsaufwand.

Wie lese ich eine Gewindeangabe in der technischen Zeichnung?

Die vollständige Gewindeangabe in einer technischen Zeichnung folgt einem festgelegten Schema. Am Beispiel eines Innengewindes:

M8 × 1 – 6H – 20

Bei Außengewinden steht an der Stelle von „6H" entsprechend „6g" oder eine andere Außengewinde-Toleranzklasse.

Für Rohrgewinde sieht die Notation anders aus: „G 1/2 A" bedeutet zylindrisches Rohrgewinde nach ISO 228, Nennweite 1/2 Zoll, Toleranzklasse A (Außengewinde, zwei Klassen A und B normiert).

Praktischer Tipp: Wenn in einem internationalen Zeichnungspaket die Toleranzangabe fehlt und nur „M8" steht, darf ISO 965 nicht automatisch angenommen werden. Klären Sie mit dem Lieferanten, ob er nach ISO 965-1 (metrisch), ANSI/ASME B1.13M (US-metrisch) oder einer anderen Norm fertigt. Die Toleranzwerte weichen voneinander ab, selbst wenn die Gewindedaten identisch erscheinen.

Was beim internationalen Einkauf von Gewinde-Bauteilen schiefläuft

In unserer täglichen Arbeit als Beschaffungspartner sehen wir immer wieder dieselben Fehlerquellen. Die meisten entstehen nicht aus mangelnder Sorgfalt, sondern aus unklarer Spezifikation.

Fehler 1: Gewindesystem unklar lassen. Eine Zeichnung ohne explizite Gewindenorm lässt dem Lieferanten Interpretationsspielraum. Ein chinesischer Hersteller fertigt im Zweifel nach GB/T 197 (dem chinesischen Pendant zu ISO 965). Das ist meistens kompatibel, aber nicht immer. Besser: Norm im Schriftfeld oder Stückliste explizit angeben.

Fehler 2: Metrisch und zöllig verwechseln. M12 und 1/2"-13 UNC haben einen ähnlichen Außendurchmesser (ca. 12,7 mm), sind aber nicht kompatibel. Bei Baugruppen mit gemischten Herkunftsländern lohnt ein systematischer Normabgleich vor der Bestellung.

Fehler 3: Toleranzklasse zu eng gewählt. Eine 4H5H/4h-Paarung verursacht spürbar höhere Fertigungskosten als 6H/6g, weil engere Toleranzen aufwendigere Messtechnik, langsamere Schnittgeschwindigkeiten und häufigeres Nachstellen erfordern. Nach Daten der American Society for Quality (ASQ) verursachen qualitätsbezogene Fehler in der Fertigung 15–20 % des Jahresumsatzes — darunter auch solche, die aus nicht zur Funktion passenden Toleranzangaben entstehen. Wenn der Konstrukteur keine funktionale Begründung für die enge Klasse hat, ist die Rückfrage vor der Bestellung die günstigste Qualitätsmaßnahme.

Fehler 4: Keine Gewindeprüfung bei der Wareneingangsprüfung. Gewindefehler (falsches Profil, Steigungsfehler, Übertoleranz) werden oft erst in der Montage erkannt. Ein einfacher Gewindedorn (GO/NO GO) für Innengewinde, ein Gewindering für Außengewinde, gehört zur Mindestausstattung jeder technischen Wareneingangsprüfung. Detaillierte Aspekte der Wareneingangsprüfung bei Importteilen beschreibt unser Beitrag zur Wareneingangsprüfung.

Fehler 5: Oberflächenbeschichtung nicht berücksichtigt. Galvanisches Verzinken legt typisch 5–15 µm je Gewindeflanke auf, Zink-Lamellenbeschichtung 5–10 µm, Heißverzinken bis 40–80 µm. Lackierungen können 50–150 µm pro Lage erreichen. Bei engen Toleranzklassen (6H/6h) bedeutet das: Beschichtete Schrauben passen unter Umständen nicht mehr in unbeschichtete Muttern. Abhilfe: Toleranzklasse vor der Beschichtung enger vorhalten (z. B. 6e statt 6g) oder nach der Beschichtung mit Gewindedorn prüfen.

FAQ: Häufige Fragen zu Gewindetoleranzen & Gewindearten

Welche Gewindearten gibt es, und wie unterscheiden sie sich?

Die fünf im internationalen Maschinenbau-Einkauf wichtigsten Gewindearten sind: metrisches ISO-Gewinde (M) mit 60° Flankenwinkel als weltweit verbreitetster Standard; metrisches Feingewinde (MF) mit identischem Profil aber kleinerer Steigung; Zollgewinde UNC/UNF, dominant in Nordamerika und aus US-amerikanischen Lieferketten; Rohrgewinde G, Rp, Rc nach ISO 228/ISO 7 für die Rohrleitungstechnik; sowie Trapezgewinde (Tr) für Bewegungsgewinde in Spindeln und Pressen. Der entscheidende Unterschied liegt im Flankenwinkel (60° bei metrisch, 55° bei Whitworth/Rohrgewinde), der Steigung und dem Normsystem, das die Toleranzen regelt.

Was ist der Unterschied zwischen 6H und 6g?

6H bezeichnet das Innengewinde (Mutter), 6g das Außengewinde (Schraube). Beide Angaben teilen denselben Toleranzgrad (6), unterscheiden sich aber in der Grundabmaßlage: H liegt auf der Nulllinie (kein Untermaß), g liegt knapp darunter (kleines Untermaß zum Nennprofil). Die Kombination 6H/6g erzeugt das standardmäßig definierte Spiel für Allgemeingewinde.

Was bedeutet Feingewinde, und wann wird es eingesetzt?

Feingewinde hat eine kleinere Steigung als das Regelgewinde derselben Nenngröße. Es wird eingesetzt, wenn höhere axiale Vorspannkräfte bei kleinerem Drehmoment erforderlich sind, wenn Vibrationssicherheit durch höhere Selbsthemmung wichtig ist oder wenn eine feinfühlige Einstellung nötig ist (z. B. Einstellschrauben, Hydraulikverschraubungen). Feingewinde ist empfindlicher gegenüber Beschädigungen und Verunreinigungen als Regelgewinde.

Was bedeutet die Gewindesteigung, und wie lese ich sie auf der Zeichnung?

Die Gewindesteigung (pitch) gibt an, um wie viel Millimeter sich die Schraube bei einer vollständigen Umdrehung axial bewegt. Steht nur „M8" auf der Zeichnung, gilt automatisch die Regelsteigung 1,25 mm nach DIN 13-1. Steht „M8×1", ist es ein Feingewinde mit 1,0 mm Steigung. Das muss der Lieferant explizit bestätigen, da viele asiatische Fertigungsbetriebe bei unklarer Angabe das Regelgewinde fertigen.

Wie messe ich eine Gewindesteigung?

Die einfachste Methode ist eine Gewindeschablone (Gewindekamm): Die gezahnten Blechlamellen werden an das Gewinde angelegt, bis eine passt. Die aufgedruckte Steigung ist der gesuchte Wert. Für metrische Gewinde gilt dabei: Steigung in Millimetern angeben. Alternativ lässt sich die Steigung optisch messen, indem zehn Gewindegänge ausgemessen und der Gesamtweg durch zehn geteilt wird. Digitale Optikgeräte (Profilprojektor, optischer Komparator) erlauben diese Messung berührungslos mit hoher Genauigkeit.

Wie erkenne ich bei der Wareneingangsprüfung eine falsche Gewindetoleranz?

Mit Gewindedornen und Gewinderingen (GO/NO GO) nach ISO 1502, dem universellen Prüfmittel für Gewindepassungen. Der GO-Prüfer muss leichtgängig eingreifen, der NO-GO-Prüfer darf nicht eingreifen. Für die dimensionale Prüfung werden Gewindekammlehren oder optische Messgeräte (Profilprojektor) eingesetzt.

Wann ist eine Toleranzklasse enger als 6H/6g sinnvoll?

Bei hohen dynamischen Wechsellasten (z. B. Motorenteile, Verdichter), sehr kurzen Einschraubtiefen unter 1×d (wo minimales Spiel die Lastverteilung auf wenige Gewindegänge verbessert), bei Präzisionseinstellungen (Hydraulikverschraubungen, Messgeräte) oder wenn beschichtete Verbindungselemente nach der Beschichtung noch sicher eingreifen müssen. In diesen Fällen kann 6H/5g oder 6H/6h die richtige Wahl sein.

Fazit: Gewindequalität beginnt bei der Spezifikation

Eine Gewindetoleranz ist nur so gut wie ihre Umsetzung entlang der gesamten Lieferkette. Die richtige Klasse zu wählen, Beschichtungsaufmaße einzurechnen und diese Anforderungen so zu formulieren, dass ein Lieferant in Fernost sie messbar umsetzen kann: Das ist der Hebel, an dem präzise Beschaffung ansetzt.
