Zerspanung wird in Anfragen oft als ein einziges Verfahren behandelt, tatsächlich bündelt der Begriff nach DIN 8589 sieben unterschiedliche Verfahren mit jeweils eigener Kostenstruktur, von Drehen über Fräsen bis Schleifen. Genau diese Bandbreite erklärt, warum zwei Angebote für dieselbe Stahlkonsole, eines mit Fräsen, eines mit Drehen kalkuliert, im Preis schon mal um 30 Prozent auseinanderliegen können.
Kurz & knapp: Zerspanung bezeichnet Fertigungsverfahren, bei denen ein Werkzeug gezielt Material von einem Werkstück abträgt, um die gewünschte Form zu erzeugen. Die DIN 8589 unterscheidet dabei unter anderem Drehen, Fräsen, Bohren, Schleifen, Hobeln, Räumen und Sägen. Welches Verfahren sich eignet, hängt von Bauteilgeometrie, Werkstoff und geforderter Toleranz ab, pauschale Aussagen zu Kosten oder Genauigkeit gibt es nicht.
Zerspanung ist der Sammelbegriff für Fertigungsverfahren, bei denen ein Werkzeug Material in Form von Spänen von einem Werkstück abträgt, bis die gewünschte Geometrie entsteht. Der Werkstoff wird dabei entfernt, nicht umgeformt oder in eine Form gegossen.
Nach DIN 8580 gehört die Zerspanung zur Hauptgruppe "Trennen") der Fertigungsverfahren. Innerhalb dieser Hauptgruppe unterscheidet die Norm zwei Schneidenarten. Bei Verfahren mit geometrisch bestimmter Schneide ist die Form der Schneidkante genau definiert, etwa beim Drehen oder Fräsen. Bei Verfahren mit geometrisch unbestimmter Schneide wie dem Schleifen sind viele einzelne Schleifkörner unregelmäßig am Materialabtrag beteiligt.
Zur Zerspanung zählen vor allem Drehen, Fräsen, Bohren, Hobeln, Räumen und Sägen, ergänzt durch das Schleifen als Verfahren mit geometrisch unbestimmter Schneide. Die DIN 8589 unterteilt die Zerspanung mit geometrisch bestimmter Schneide in diese Einzelverfahren, die sich vor allem durch die Bewegung von Werkzeug und Werkstück zueinander unterscheiden:
Verfahren | Prinzip | Typisches Bauteil |
|---|---|---|

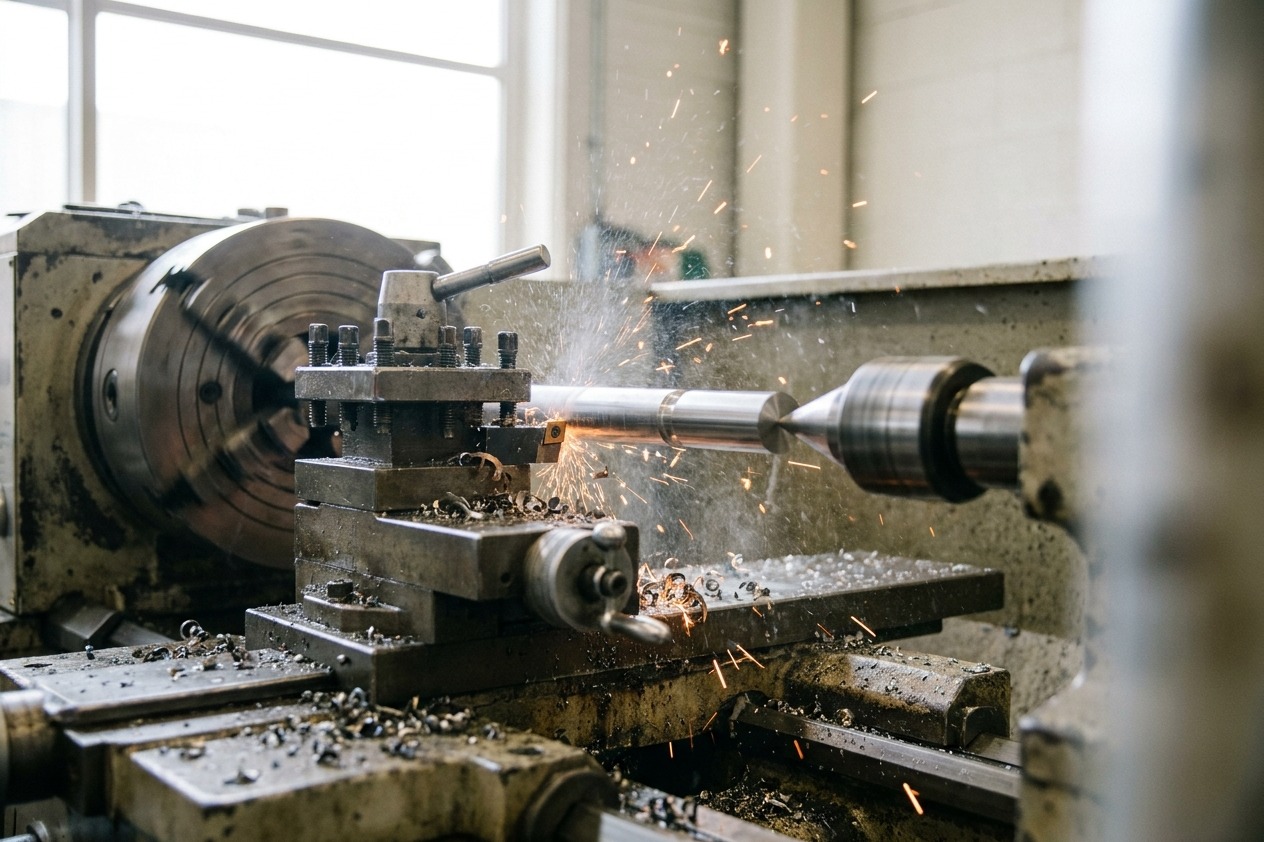

Drehen | Werkstück rotiert, Werkzeug bewegt sich längs oder quer dazu | Rotationssymmetrische Teile wie Wellen, Bolzen, Buchsen |
Fräsen | Rotierendes, mehrschneidiges Werkzeug, Vorschub meist quer zur Drehachse | Ebene Flächen, Taschen, komplexe 3D-Konturen |
Bohren, Senken, Reiben | Stufenweise steigende Präzision einer Bohrung | Durchgangsbohrungen, Passbohrungen |
Hobeln, Stoßen | Lineare, nicht rotierende Schneidbewegung | Ebene Flächen, heute weitgehend durch Fräsen ersetzt |
Räumen | Werkzeug mit stufenweise größer werdenden Zähnen | Passfedernuten, Innenprofile in großer Stückzahl |
Sägen | Mehrschneidiges Werkzeug mit schmalem Schnittspalt | Trennen von Halbzeugen, Rohteile für die Weiterbearbeitung |
Schleifen | Geometrisch unbestimmte Schneide, viele Schleifkörner | Feinbearbeitung, enge Toleranzen, hohe Oberflächengüte |
In der Praxis kombinieren viele Bauteile mehrere dieser Verfahren. <!-- [PERSONAL EXPERIENCE] --> In unseren Sourcing-Projekten sehen wir regelmäßig Bauteile, die zunächst gesägt, dann gedreht und abschließend gebohrt werden, bevor eine einzige Qualitätsprüfung über das fertige Teil entscheidet. Für Einkäufer zählt am Ende nicht das einzelne Verfahren, sondern ob die Kombination aller Schritte die geforderte Toleranz zuverlässig einhält.
Diese drei Parameter bestimmen gemeinsam, wie schnell Material abgetragen wird und wie die entstehende Oberfläche aussieht.
Die Schnittgeschwindigkeit beschreibt, wie schnell sich die Schneidkante relativ zur Werkstückoberfläche bewegt, angegeben in Metern pro Minute. Der Vorschub gibt an, wie weit sich Werkzeug und Werkstück je Umdrehung oder je Schneide zueinander bewegen, die Zustellung beschreibt die Eingriffstiefe des Werkzeugs pro Durchgang.
Ein höherer Vorschub trägt schneller Material ab, hinterlässt aber eine gröbere Oberfläche und erhöht die Schnittkräfte. Eine höhere Schnittgeschwindigkeit verkürzt die Bearbeitungszeit, verschleißt das Werkzeug jedoch deutlich schneller.
Nach der Taylorschen Standzeitgleichung sinkt die Standzeit eines Werkzeugs überproportional mit steigender Schnittgeschwindigkeit). Schon moderate Erhöhungen können die Standzeit deshalb deutlich verkürzen.
Am besten zerspanen lassen sich Aluminium und Messing, gefolgt von Baustahl, während Edelstahl aufgrund seiner geringeren Wärmeleitfähigkeit höhere Anforderungen an Werkzeug und Prozessparameter stellt. Wie gut sich ein Werkstoff zerspanen lässt, wird als Zerspanbarkeit bezeichnet. Die DIN 6583 definiert sie als die Eigenschaft eines Werkstoffs, sich unter gegebenen Bedingungen zerspanen zu lassen. Bewertet wird sie unter anderem anhand von Standzeit, Werkzeugverschleiß, Schnittkräften, erreichter Oberflächengüte und Spanform:
Werkstoff | Zerspanbarkeit | Besonderheit |
|---|---|---|
Baustahl | gut bis sehr gut | stark abhängig von Wärmebehandlung und Gefüge |
Edelstahl (z. B. 1.4301) | anspruchsvoller | geringe Wärmeleitfähigkeit staut Hitze an der Schneide, Neigung zu Aufbauschneiden |
Aluminium | sehr gut | hohe Schnittgeschwindigkeiten möglich, geringer Werkzeugverschleiß |
Messing | sehr gut | klassischer Automatenwerkstoff, kurze Späne, geringe Reibung |
Zerspanung erreicht im Vergleich zu Guss- oder Spritzgussverfahren deutlich engere Toleranzen, weil das Werkzeug die Endgeometrie direkt erzeugt statt sie über eine Form abzubilden. Die folgende Einordnung nach Bearbeitungsart stammt von Strobel Industry:
Bearbeitung | Übliche Oberflächengüte (Ra) | Einsatz |
|---|---|---|
CNC-Drehen/Fräsen, Standardqualität | 1,6–6,3 µm | allgemeine Maschinenbauteile |
Feinfräsen | 0,4–0,8 µm | funktionale Flächen, Dichtflächen |
Schleifen | unter 0,4 µm | Passungen, Lagerstellen |
Polieren | 0,05–0,2 µm | Sichtflächen, medizintechnische Bauteile |
Für eng tolerierte Passungen wie Lagersitze oder Wellenverbindungen orientiert sich die Zerspanung an genormten Toleranzklassen, wie sie die H7-Passung für viele Bohrungen vorgibt. Wo neben einzelnen Maßen auch die Form oder Lage eines Bauteils insgesamt entscheidend ist, kommen zusätzlich Form- und Lagetoleranzen zum Einsatz. Diese müssen im Zeichnungssatz gesondert angegeben werden.
Eine einheitliche normative Vergleichstabelle zwischen Zerspanung und Gussverfahren gibt es nicht. In der Praxis liegen die per Zerspanung erreichbaren Toleranzen aber durchgängig enger als bei den meisten Guss- und Spritzgussverfahren.
Bei der Zerspanung wird Material gezielt abgetragen, bei der Umformung wird derselbe Werkstoff lediglich in eine neue Form gebracht, ohne dass Masse verloren geht.
Umformverfahren wie Tiefziehen oder Schmieden nutzen den Faserverlauf des Werkstoffs und können die Festigkeit an bestimmten Stellen gezielt erhöhen. Sie benötigen dafür aber meist teure Werkzeuge und lohnen sich erst bei größeren Stückzahlen. Zerspanung kommt ohne bauteilspezifische Form aus, ist damit auch für kleine und mittlere Losgrößen wirtschaftlich und bietet mehr geometrische Freiheit. Die Festigkeitssteigerung durch den Umformprozess bleibt dabei allerdings aus.
Die deutsche Zerspanungstechnik durchläuft aktuell eine Phase der Konsolidierung nach mehreren schwächeren Jahren.
Laut dem VDMA-Fachverband Präzisionswerkzeuge sank der Produktionswert der Branche 2024 um rund 9 Prozent auf etwa 9 Milliarden Euro. 2025 folgte ein weiterer Rückgang um rund 7 Prozent auf etwa 8,5 Milliarden Euro. Für 2026 rechnet der Verband mit einer graduellen Stabilisierung. Verbandsvorsitzender Stefan Zecha beschrieb die Lage mit den Worten, man habe drei schwierige Jahre hinter sich. Der Tiefpunkt scheine aber erreicht.
Wer zerspante Bauteile beschafft, sollte vier Punkte in der technischen Anfrage klar spezifizieren:
die geforderte Toleranzklasse
den Werkstoff inklusive Zustand
die notwendige Oberflächengüte
die vorgesehene Prüfmethode
Fehlt eine dieser Angaben, kalkuliert der Fertiger auf eigene Annahmen. Das kann später zu Nachverhandlungen oder Abweichungen bei der Wareneingangsprüfung führen. Bei Gewindebohrungen kommt hinzu, dass Gewindetoleranzen gesondert im Zeichnungssatz vermerkt werden sollten, da sie sonst häufig nach Fertigerstandard statt nach Kundenanforderung ausgelegt werden.

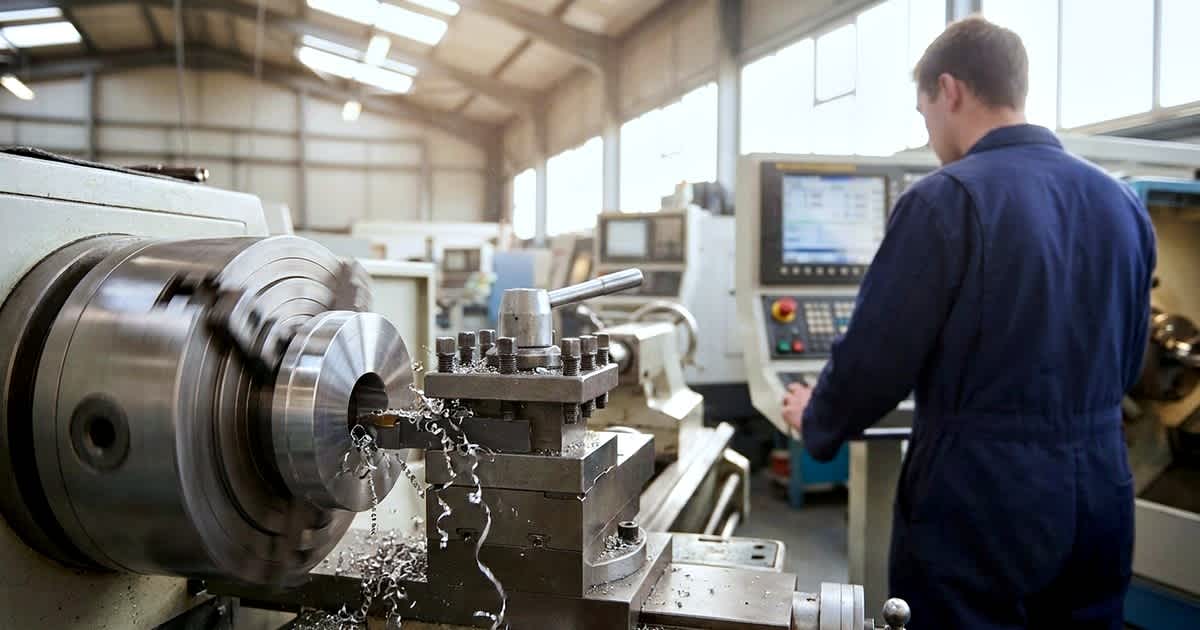

Beim Drehen rotiert das Werkstück, während sich das Werkzeug bewegt. Beim Fräsen ist es umgekehrt: Das mehrschneidige Werkzeug rotiert, das Werkstück steht meist fest oder wird nur zwischen den Bearbeitungsschritten neu positioniert.
Sie wird anhand von fünf Kriterien beurteilt: Standzeit des Werkzeugs, Werkzeugverschleiß, auftretende Schnittkräfte, erreichte Oberflächengüte und die Form der entstehenden Späne.
Aluminium und Messing gelten als besonders gut zerspanbar, Baustahl ist ebenfalls unkompliziert. Edelstahl stellt aufgrund seiner geringeren Wärmeleitfähigkeit höhere Anforderungen an Werkzeug und Prozessparameter.
Die meisten Metalle und viele technische Kunststoffe lassen sich zerspanen. Bei sehr komplexen Innengeometrien oder extrem dünnen Wandstärken stößt die Zerspanung aber an mechanische Grenzen, die andere Verfahren wie der Guss besser lösen.
Zerspanung bleibt eines der vielseitigsten Fertigungsverfahren, weil sie enge Toleranzen, hohe geometrische Freiheit und Wirtschaftlichkeit auch bei kleineren Losgrößen verbindet. Wer die Grundverfahren nach DIN 8589, die relevanten Werkstoffeigenschaften und die erreichbaren Toleranzen kennt, kann Angebote von Fertigungspartnern realistisch einordnen. Technische Anfragen lassen sich dadurch außerdem präziser formulieren.
